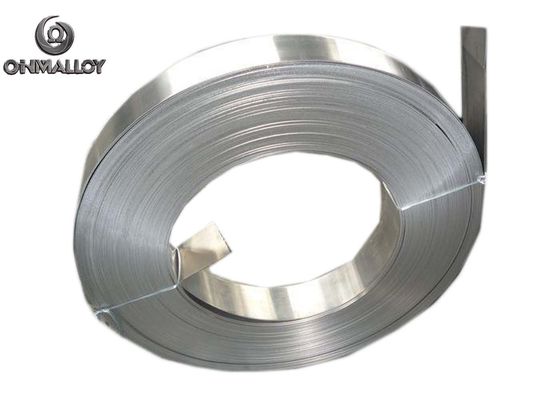

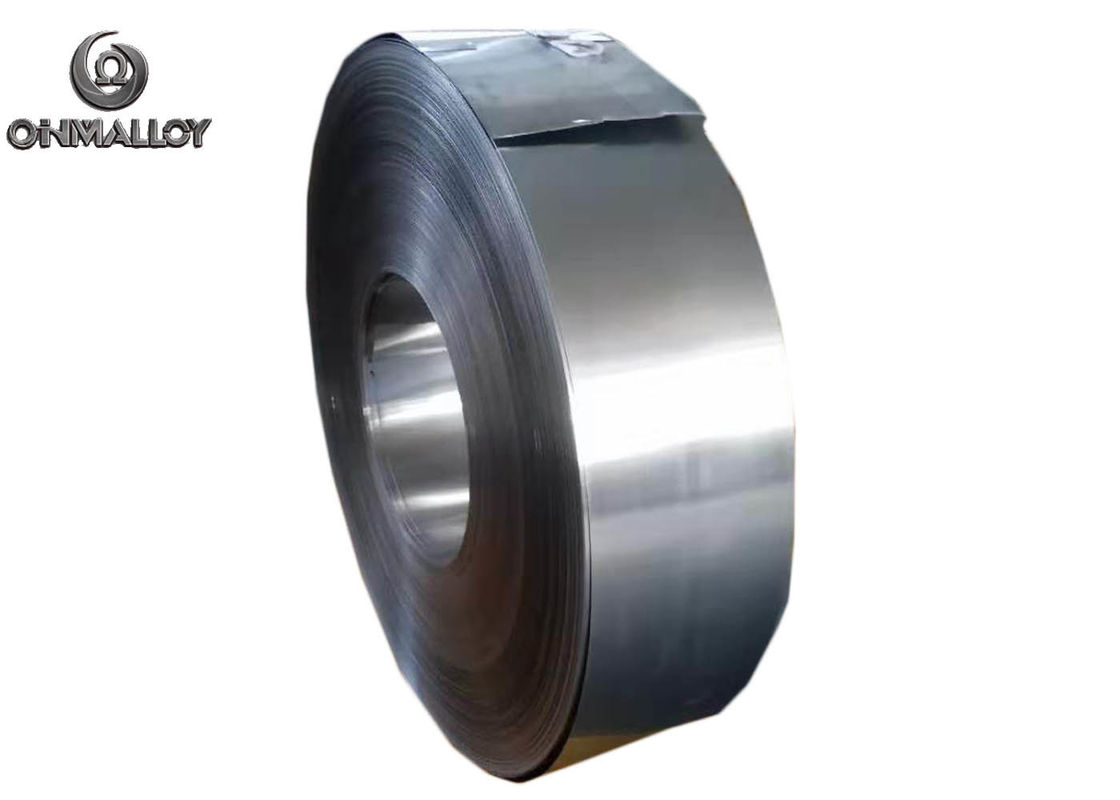

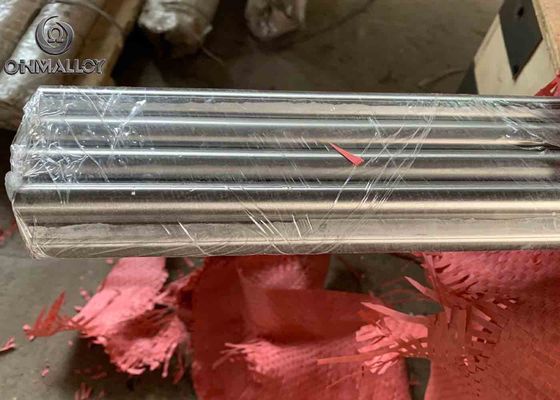

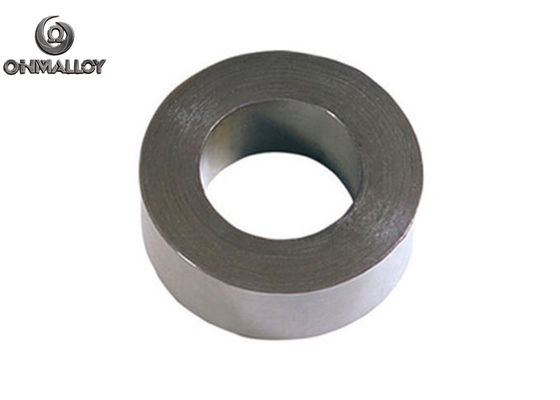

1J79 1J85 Soft Magnetic Alloys Permalloy 80 หม้อแปลงเริ่มต้นการซึมผ่านสูง

1J79 1J85 คล้ายกับ Super Permalloy 80 หม้อแปลงเริ่มต้นการซึมผ่านสูงของวัสดุป้องกันแม่เหล็ก

Permalloy refers to ferro-nickel alloy, which has a wide range of nickel content between 35% and 90%. Permalloy หมายถึงโลหะผสมเฟอร์โร - นิกเกิลซึ่งมีความหลากหลายของปริมาณนิกเกิลระหว่าง 35% ถึง 90% The most important feature of Permalloy is its high magnetic conductivity of weak magnetic field. คุณสมบัติที่สำคัญที่สุดของ Permalloy คือการนำความแรงแม่เหล็กสูงของสนามแม่เหล็กอ่อน Their saturated magnetic induction strength is generally between 0.6 and 1.0T. ความแรงแม่เหล็กเหนี่ยวนำอิ่มตัวของพวกเขาอยู่ระหว่าง 0.6 และ 1.0T

1J85 ใช้ในรีเลย์ DC, การสื่อสารและหม้อแปลงอุปกรณ์อิเล็กทรอนิกส์, ลามิเนตแกนกลางใน chokers, อุปกรณ์ป้องกันแม่เหล็ก, ชิ้นส่วนหรือองค์ประกอบควบคุม

1j85 สมรรถภาพทางกาย:

Permalloy Know-How

After the 70's, in order to meet the needs of high-frequency switching power supply and magnetic recording technology development, it is added by a variety of elements such as tantalum, tantalum, tantalum, tantalum, tungsten, titanium, silicon and aluminum to gain a high hardness, high resistivity, low loss of high magnetic conductivity alloy in this containing high nickel nickel-iron alloy. หลังจากยุค 70 เพื่อตอบสนองความต้องการของแหล่งจ่ายไฟสลับความถี่สูงและการพัฒนาเทคโนโลยีการบันทึกแม่เหล็กมันถูกเพิ่มเข้ามาด้วยองค์ประกอบต่าง ๆ เช่นแทนทาลัมแทนทาลัมแทนทาลัมแทนทาลัมแทนทาลัมทังสเตนไทเทเนียมซิลิคอนและอลูมิเนียมเพื่อให้ได้ ความแข็งสูงความต้านทานสูงการสูญเสียต่ำของโลหะผสมการนำไฟฟ้าสูงในนี้ประกอบด้วยโลหะผสมนิกเกิลเหล็กนิกเกิลสูง Therefore, Permalloy become the most high-performance types and the most representative alloy in soft magnetic alloys and it has the most widely varieties and usages. ดังนั้น Permalloy จึงเป็นประเภทที่มีประสิทธิภาพสูงที่สุดและเป็นโลหะผสมที่เป็นตัวแทนมากที่สุดในอัลลอยด์แม่เหล็กอ่อนและมีความหลากหลายและการใช้งานที่กว้างขวางที่สุด

Through appropriate processes, magnetic properties can be effectively controlled, such as initial permeability exceeding 105, maximum permeability exceeding 106, coercivity as low as 2 ‰ Oersted, rectangular coefficient close to 1 or close to 0, Permalloy with a face-centered cubic crystal structure has good plasticity, and can be processed into an ultra-thin ribbon of 1 μm and various use forms. ผ่านกระบวนการที่เหมาะสมคุณสมบัติของแม่เหล็กสามารถควบคุมได้อย่างมีประสิทธิภาพเช่นการซึมผ่านเริ่มต้นเกิน 105 การซึมผ่านสูงสุดเกิน 106 การ coercivity ที่ต่ำ 2 ‰ Oersted สัมประสิทธิ์รูปสี่เหลี่ยมผืนผ้าใกล้ 1 หรือใกล้ 0, Permalloy กับโครงสร้างลูกบาศก์ใบหน้าเป็นศูนย์กลาง มีลักษณะเป็นพลาสติกที่ดีและสามารถนำไปแปรรูปเป็นริบบิ้นบางเฉียบขนาด 1 ไมครอนและใช้งานได้หลากหลาย Commonly used alloys are 1J50, 1J79, 1J85 and so on. โลหะผสมที่ใช้กันทั่วไปคือ 1J50, 1J79, 1J85 และอื่น ๆ

แอปพลิเคชัน 1J50 1J79 1J85

The saturation magnetic induction strength of 1J50 is slightly lower than that of silicon steel, but the magnetic permeability is dozens of times higher than that of silicon steel, and the core loss is also 2 to 3 times lower than that of silicon steel. ความเข้มของสนามแม่เหล็กที่เหนี่ยวนำของ 1J50 นั้นต่ำกว่าเหล็กกล้าซิลิกอนเล็กน้อย แต่การซึมผ่านของแม่เหล็กนั้นสูงกว่าของซิลิกอนเหล็กหลายสิบเท่า If made into a higher frequency (400 ~ 8000Hz) transformer, the no-load current is small which is suitable for making small higher frequency transformers below 100W. หากทำเป็นหม้อแปลงความถี่สูงขึ้น (400 ~ 8000Hz) กระแสไม่โหลดมีขนาดเล็กซึ่งเหมาะสำหรับการทำหม้อแปลงความถี่สูงที่ต่ำกว่า 100W

1J79 มีประสิทธิภาพที่ครอบคลุมที่ดีซึ่งเหมาะสำหรับการทำหม้อแปลงความถี่สูงและแรงดันต่ำ, สวิตช์ป้องกันการรั่วไหล, แกนเหนี่ยวนำโหมดร่วมและแกนหม้อแปลงกระแส

การซึมผ่านเริ่มต้นของ 1J85 สามารถเข้าถึงมากกว่าหนึ่งแสน (105) ซึ่งเหมาะสำหรับการทำหม้อแปลงอินพุทและเอาท์พุทความถี่ต่ำหรือความถี่สูงตัวเหนี่ยวนำโหมดทั่วไปและหม้อแปลงกระแสที่มีความแม่นยำสูงที่ใช้ในสัญญาณอ่อน
