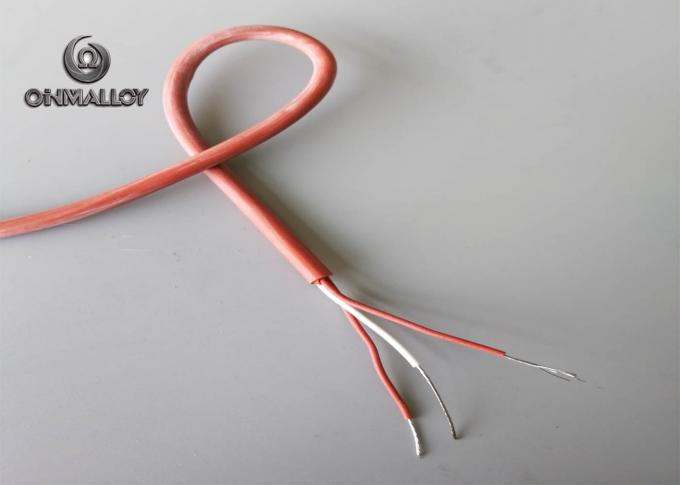

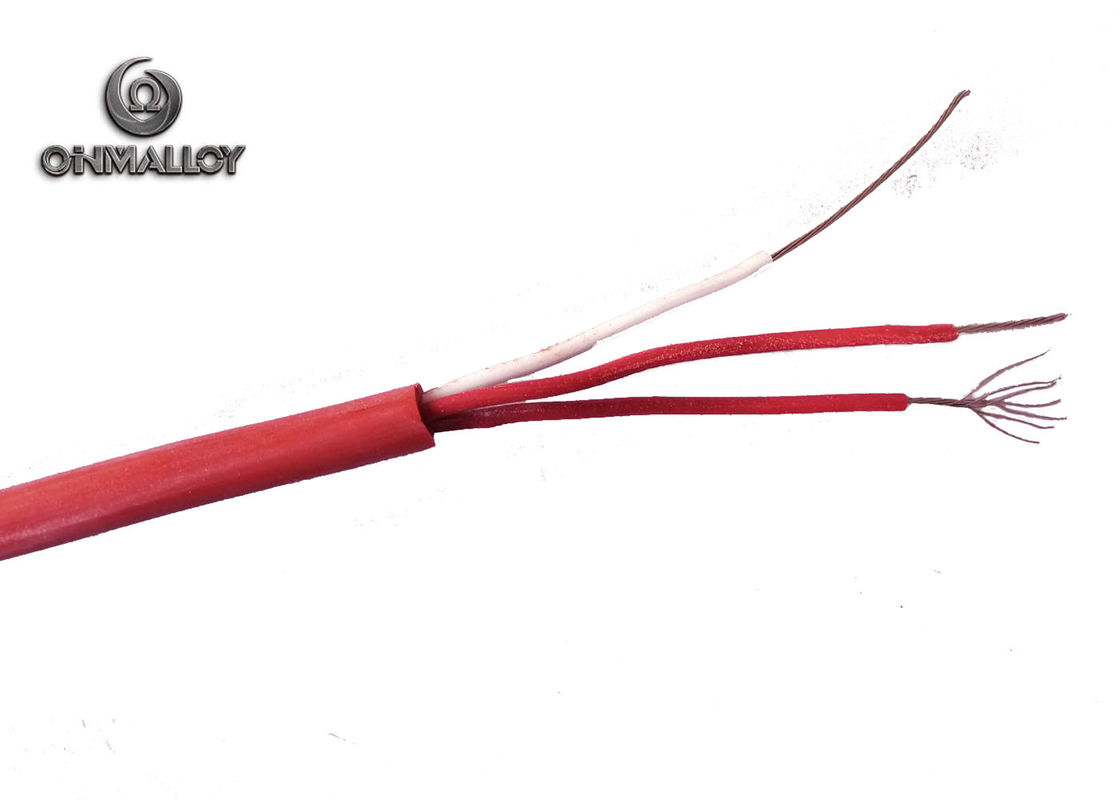

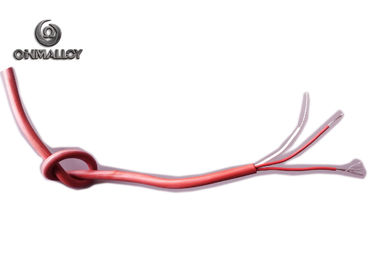

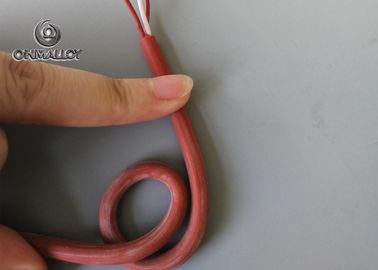

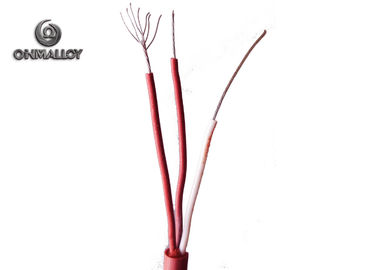

สายตรวจจับอุณหภูมิความต้านทานสาย RTD 2 3 4 คู่ตอบสนองอย่างรวดเร็ว

เครื่องตรวจจับอุณหภูมิความต้านทานสายเคเบิล RTD สาย 2 3 4 คู่ตอบสนองอย่างรวดเร็ว

RTD เป็นตัวย่อของเครื่องตรวจจับอุณหภูมิความต้านทานเรียกว่าความต้านทานความร้อนซึ่งความต้านทานการเปลี่ยนแปลงเชิงเส้นกับอุณหภูมิ

ในปัจจุบันประเภทที่พบมากที่สุดของ RTD คือ PT100 (ความต้านทานคือ100Ωเมื่ออุณหภูมิที่ 0 ℃) PT1000 (ความต้านทานคือ100Ωเมื่ออุณหภูมิที่ 0 ℃) ด้วยช่วงการวัดอุณหภูมิ: -200 ℃ -800 ℃

แกน PT100 ชนิดที่พบมากที่สุดทำจากทองแดง (Cu100%) โดยมีช่วงการวัดอุณหภูมิ: -40 ℃ -150 ℃ RTD ประเภทนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมโดยมีคุณสมบัติราคาถูกความแม่นยำสูงสำหรับช่วงอุณหภูมิกว้างเสถียรภาพที่แข็งแกร่ง

สาย RTD ใช้สำหรับเชื่อมต่อ RTD กับอุปกรณ์วัดเพื่อชดเชยข้อผิดพลาดเมื่ออุณหภูมิจุดเชื่อมต่อเปลี่ยนไป

สายเคเบิล RTD มีสามประเภทจากแกน:

1. Two Wires Type

แต่ละปลายของตัวต้านทานความร้อนเชื่อมต่อกันด้วยลวดเพื่อดึงสัญญาณความต้านทานที่เรียกว่าประเภทสองสาย วิธีการทำงานของลวดตะกั่วนี้ง่ายมาก แต่มีความต้านทานค่อนข้างสูงซึ่งจะนำไปสู่ข้อผิดพลาดในการวัดอุณหภูมิดังนั้นประเภทของเส้นลวดนี้เหมาะสำหรับโอกาสที่มีความแม่นยำในการวัดต่ำเท่านั้น

2. สามสายประเภท

สายหนึ่งถูกต่อเข้ากับปลายด้านหนึ่งของตัวต้านทานความร้อนและสายสองเส้นเชื่อมต่อกับปลายอีกด้านของตัวต้านทานความร้อน ลวดชนิดนี้มักจะใช้ร่วมกับบริดจ์ไฟฟ้าซึ่งสามารถกำจัดอิทธิพลของความต้านทานลวดตะกั่วได้ดีกว่า มันถูกใช้กันอย่างแพร่หลายในการควบคุมกระบวนการอุตสาหกรรม

3. ประเภทสี่สาย

การเชื่อมต่อแต่ละด้านของความต้านทานความร้อนด้วยสายไฟสองเส้นเรียกว่าประเภทสี่สาย ตะกั่วสองตัวให้กระแสคงที่ (I) สำหรับความต้านทานความร้อนแปลงความต้านทาน (R) เป็นสัญญาณแรงดันไฟฟ้า (U) ในขณะเดียวกันอีกสองสายนำคุณไปยังตัวบ่งชี้เมตร ด้วยวิธีนี้ประเภทสี่สายสามารถกำจัดอิทธิพลของความต้านทานนำ ส่วนใหญ่จะใช้สำหรับการตรวจจับและวัดอุณหภูมิที่มีความแม่นยำสูง
