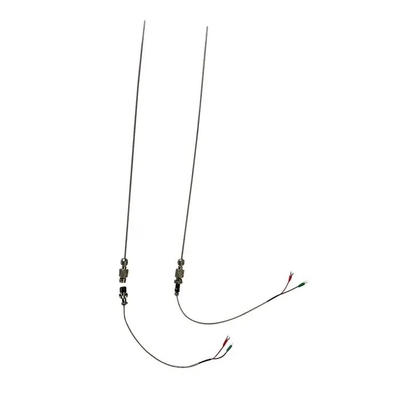

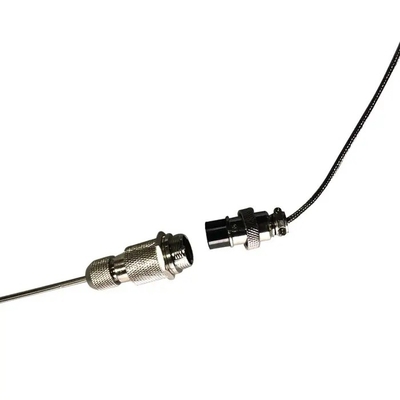

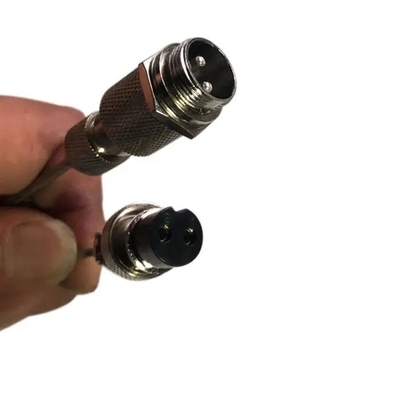

เหรียญแร่แยกแบบ K Thermocouple กับ 2 ติดต่อเชื่อมต่อ SS304 สายขยาย sheath
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | เครื่องทําความร้อนประกอบด้วยแร่หินประเภท K | ประเภท: | พิมพ์ K |
|---|---|---|---|
| อุณหภูมิในการทำงานสูงสุด: | 1250 ℃ | ปฏิบัติการ: | การทดสอบอุณหภูมิสูง |
| อูเอจ: | การใช้งานในอุตสาหกรรม | ลักษณะ: | แบบพกพาและตอบสนองรวดเร็ว |
| วัสดุเปลือก: | เอสเอส304 | ||
| เน้น: | สายเคเบิลเทอร์โมคอปล์การตอบสนองรวดเร็ว,สายเคเบิลเทอร์โมคอปปล์ชนิด K ที่แยกจากแร่ธาตุ,SS304 สายขยายชั้น |
||
เหรียญแร่ประเภท K กันความร้อนกับ 2 ติดต่อเชื่อมต่อ SS304 กระโปรงการขยายเคเบิลการตอบสนองอย่างรวดเร็ว
สําหรับเทอร์โมคัพเปอร์ที่แยกจากแร่ธาตุ (MI) ส่วนพื้นฐานคือองค์ประกอบการวัด, การแยก,MI เทอร์โมคอปเปอร์ที่สอดคล้องกับเครื่องเชื่อมยืดหยุ่นเพื่อเพิ่มความเป็นไปได้ของการบิดและสายการชําระค่าเพื่อเพิ่มความแม่นยําของการวัด.
โครงสร้าง Thermocouple แบบ Armor
- สําหรับสายวัดมีหลายชนิดที่ใช้ทั่วไป: แบบ K N E T J
2วัสดุประปา: MgO ((≥96%), Al2O3 ((≥99%)
3วัสดุของเปลือกนอก:
- 304L และ 316L SS: + 700 °C
- 310 (25/20) SS: + 1100 °C
- อินโคเนล 600: + 1150 °C
- GH3030 & GH3039: 1200 °C
4. มาตรฐานส่วนประปาแร่
|
กว้างของสาย ((D) และความอดทน |
ความหนาของเปลือก มินิวอลเลอรี่ |
กว้างของสาย ((C) มินิวอลเลอรี่ |
ความหนาของอุปกรณ์กันไฟ ((I) มินิวอลเลอรี่ |
| 0.5±0025 | 0.05 | 0.08 | 0.04 |
| 1.0±0025 | 0.10 | 0.15 | 0.08 |
| 1.5±0025 | 0.15 | 0.23 | 0.12 |
| 2.0±0025 | 0.20 | 0.30 | 0.16 |
| 3.0±0030 | 0.30 | 0.45 | 0.24 |
| 4.5±0045 | 0.45 | 0.68 | 0.36 |
| 6.0±0060 | 0.60 | 0.90 | 0.48 |
| 8.0±0080 | 0.80 | 1.20 | 0.64 |
5หน่วยเชื่อม: โดยปกติส่วนนี้ทําด้วยสปริง เพื่อเพิ่มความเป็นไปได้ในการบิด
6.สายขยาย:เมื่อเลือกประเภทการชดเชย / การขยาย, มันควรสอดคล้องกับดัชนี thermocouple
ในการวัดอุณหภูมิจริง ปกติจะมีระยะทางในการวัดที่ยาวกับอุปกรณ์วัดสายการชําระค่าชําระของเทอร์โมคอปเปอร์ (thermocouple compensation wire) จะถูกผลิตเพื่อชําระค่าชําระค่าความแตกต่างของอุณหภูมิที่เกิดจากการเปลี่ยนแปลงอุณหภูมิระหว่างอุปกรณ์วัดและชิ้นส่วนเชื่อมเทอร์โมคอปเปอร์ (thermocouple connecting piece).
สายชําระค่าตอบแทนมีข้อดีต่อไปนี้: การปรับปรุงคุณสมบัติทางกายภาพและคุณสมบัติทางกลของสายวัดอุณหภูมิของเทอร์โมคอปเปอร์การปรับปรุงความยืดหยุ่นของสายวัดและทําให้การเชื่อมต่อสะดวกสบาย โดยใช้แกนหลายสาย หรือสายชําระค่าชําระขนาดเล็กง่ายที่จะป้องกันการแทรกแซงภายนอก ลดต้นทุนสายวัด
ประเภทเคเบิลเทอร์โมคอปเปอร์
A: สายต่อขยาย
สารประกอบของสายที่เหมือนกันกับสายเทอร์โมคอปเปอร์โดยสิ้นเชิง โดยมีตัวอักษร X หลังเลขสัญลักษณ์ของเทอร์โมคอปเปอร์ เช่น KX JX TX
B: สายเคเบิลระดับการชดเชย
สารประกอบสายที่แตกต่างจากสายเทอร์โมคอปเปิล แต่ค่าแรงไฟฟ้าเคลื่อนไหวของสาย (EMF) ของมันเหมือนกับสายเทอร์โมคอปเปิลเท่านั้นที่ 0-100 °C หรือ 0-200 °Cมันระบุด้วยตัวอักษร C หลังเลขสัญลักษณ์ของเทอร์โมคอปเปอร์, เช่น?? KC?? JC?? TC
| ประเภทของเทอร์โมคอปเปอร์ | รหัสสกัด | สารประกอบทางเคมีชื่อ (%) | แนะนําการวัดอุณหภูมิ | |||||||
| คู | นี | Cr | Fe | ใช่ | อัล | Mn | Mg | |||
| ประเภท K | KP ((Chromel) | 90 | 10 | 0-1200°C | ||||||
| KN ((Alumel) | 97 | 1-2 | 1-1.5 | 0.5-15 | ||||||
| ประเภท T | TP ((ทองแดง) | 100 | -200-400 °C | |||||||
| TN (((คอนสแตนตาน) | 55 | 45 | ||||||||
| ประเภท J | JP ((เหล็ก) | 100 | 0 ~ 750 °C | |||||||
| JN ((คอนสแตนตาน) | 55 | 45 | ||||||||
| ประเภท E | EP ((Chromel) | 90 | 10 | 0 ~ 900 °C | ||||||
| EN ((คอนสแตนตาน) | 55 | 45 | ||||||||
| ประเภท N | NP ((NiCrSi) | 83-85 | 13.7-147 | 1.2-16 | <0.01 | 0-1200°C | ||||
| NN ((NiSiMg) | 93-96 | <0.02 | 4.2-4.6 | 0.5-15 | ||||||
