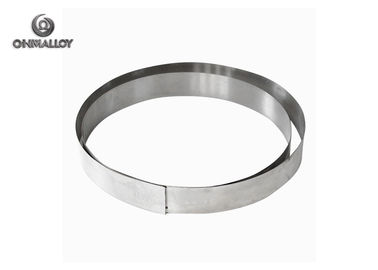

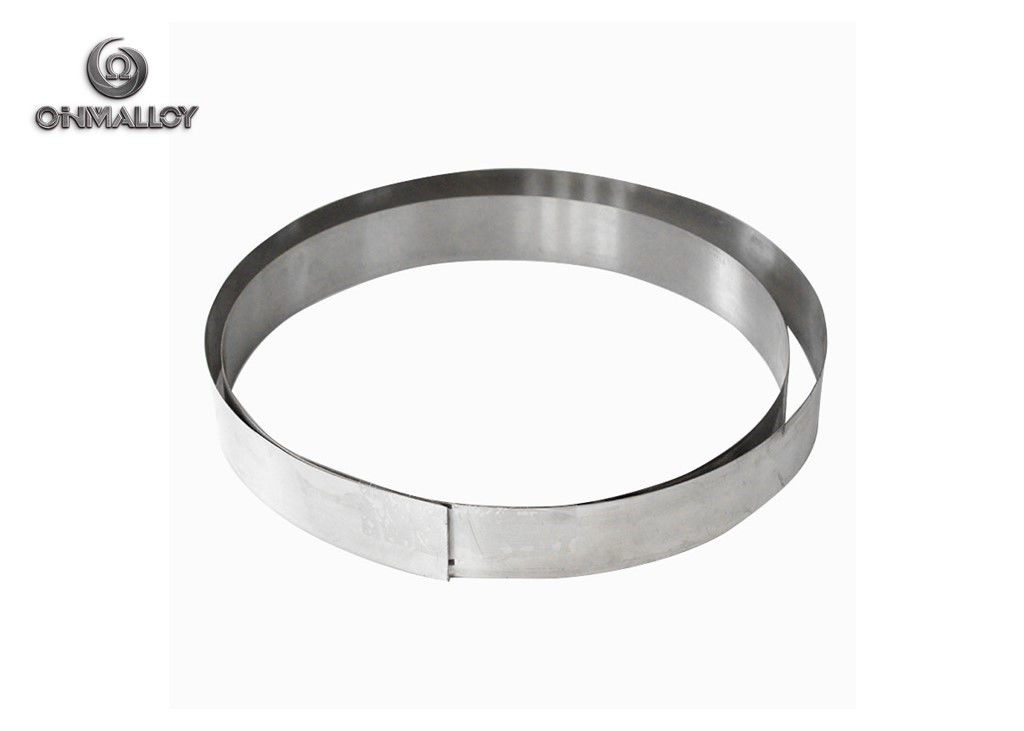

5J1480 135 เทอร์โมสแตม สาย Bimetallic สายขยายขนาดต่ํา

OhmAlloy-5J1480 (บายเมทัลลิกเบส)

(ชื่อทั่วไป: คานทัล 135)

สายสตริปสองโลหะใช้ในการแปลงความเปลี่ยนแปลงของอุณหภูมิเป็นการย้ายทางกล สายสตริปประกอบด้วยสองสายสตริปของโลหะที่แตกต่างกันที่ขยายในอัตราที่แตกต่างกันเมื่อพวกเขาถูกทําความร้อนปกติเป็นเหล็กและทองแดง, หรือในบางกรณีเหล็กและทองแดง. สายสกรีนถูกเชื่อมต่อกันตลอดความยาวของพวกเขาโดยการ riveting, brazing หรือ welding. การขยายที่แตกต่างกันบังคับให้สายสกรีนเรียบบบิดในทิศทางหนึ่งเมื่อร้อนและในทิศทางตรงกันข้ามถ้าเย็นต่ํากว่าอุณหภูมิเริ่มต้นของมัน.โลหะที่มีสัมพันธ์การขยายความร้อนสูงกว่าอยู่ด้านนอกของเส้นโค้งเมื่อแผ่นถูกทําความร้อนและด้านในเมื่อเย็น

การขยับทางด้านของแผ่นมีขนาดใหญ่กว่าการขยายความยาวเล็กในใด ๆ ของสองโลหะ. ผลลัพธ์นี้ถูกใช้ในช่วงของอุปกรณ์กลและไฟฟ้า.ในบางแอปพลิเคชั่นแผ่น bimetal ใช้ในรูปแบบเรียบในอีกบางส่วนแล้ว มันถูกห่อไว้ในโค้ลเพื่อความคอมแพคต์ ความยาวที่ใหญ่กว่าของรุ่นโค้ลให้ความรู้สึกที่ดีขึ้น

สัญลักษณ์ของแผ่น bimetallic แสดงว่าความแตกต่างในการขยายความร้อนในสองโลหะนําไปสู่การขยับด้านข้างของแผ่นที่ใหญ่กว่ามาก

การประกอบ

องค์ประกอบทางเคมี (%)

คุณสมบัติทางกายภาพทั่วไป

การใช้งาน: วัสดุนี้เป็นส่วนใหญ่ในอุปกรณ์ควบคุมอัตโนมัติและเครื่องมือ (เช่น: เทอร์โมเมตรการออกอากาศ, เทอร์โมสแตต, เครื่องควบคุมความแรงกด, รีเล่ยอุณหภูมิ, การสลับการป้องกันอัตโนมัติ,เครื่องวัดแผ่นแผ่น, ฯลฯ) ทําการควบคุมอุณหภูมิ, การชดเชยอุณหภูมิ, ปริมาตรการปัจจุบัน, ตัวชี้วัดอุณหภูมิและส่วนประกอบอื่น ๆ ที่มีความรู้สึกต่อความร้อน

คุณสมบัติ: คุณสมบัติพื้นฐานของ Thermostat Bimetallic คือการบิดความปรับปรุงกับการเปลี่ยนแปลงอุณหภูมิ
เทอร์โมสแตต คออฟเซนเตอร์การขยายของ Bimetallic Strip ต่างจาก 2 ชั้นหรือมากกว่าของโลหะหรือสับสนธิตามพื้นผิวสัมผัสทั้งหมดที่ผูกติดกันอย่างแข็งแรงการเปลี่ยนแปลงรูปร่างที่ขึ้นอยู่กับอุณหภูมิโดยที่สัมประสานการขยายสูงของชั้นที่ทํางานคือชั้นที่เรียกว่าสัมประสานการขยายต่ําของชั้นที่เรียกว่าชั้นที่ไม่ทํางาน
