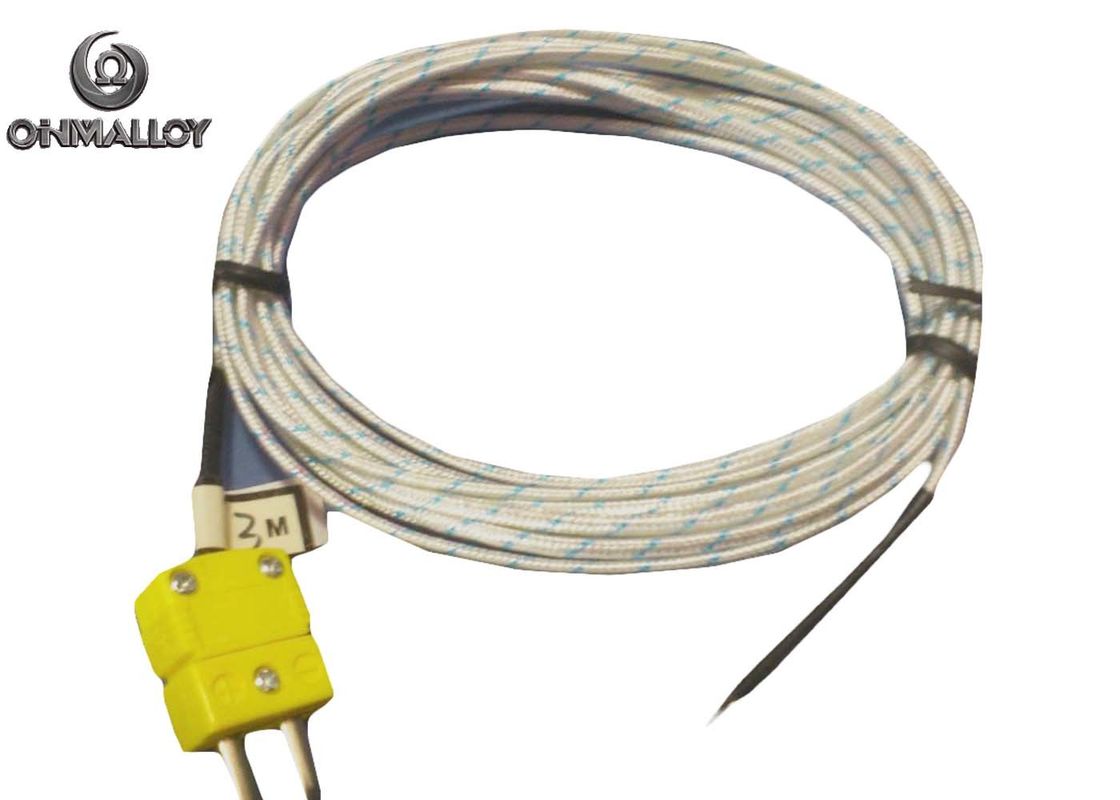

สายงานอุตสาหกรรมเกรด 316L สแตนเลส overbraided แมเนอรัล insulated thermocouple

เทอร์โมคอปเปิลประจําอุตสาหกรรม 316L สแตนเลส

สําหรับเทอร์โมคัพเปอร์ที่แยกจากแร่ธาตุ (MI) ส่วนพื้นฐานคือองค์ประกอบการวัด, การแยก,MI เทอร์โมคอปเปอร์ที่สอดคล้องกับเครื่องเชื่อมยืดหยุ่นเพื่อเพิ่มความเป็นไปได้ของการบิดและสายการชําระค่าเพื่อเพิ่มความแม่นยําของการวัด.

โครงสร้าง Thermocouple แบบ Armor

1สําหรับสายวัด มีหลายชนิดที่ใช้ทั่วไป:

2วัสดุประปา: MgO ((≥96%), Al2O3 ((≥99%)

3วัสดุของเปลือกนอก:

- 304L และ 316L SS: + 700 °C

- 310 (25/20) SS: + 1100 °C

- อินโคเนล 600: + 1150 °C

- GH3030 & GH3039: 1200 °C

4. มาตรฐานส่วนประปาแร่

5หน่วยเชื่อม: โดยปกติส่วนนี้ทําด้วยสปริง เพื่อเพิ่มความเป็นไปได้ในการบิด

6.สายขยาย:เมื่อเลือกประเภทการชดเชย / การขยาย, มันควรสอดคล้องกับดัชนี thermocouple

ในการวัดอุณหภูมิจริง ปกติจะมีระยะทางในการวัดที่ยาวกับอุปกรณ์วัดสายการชําระค่าชําระของเทอร์โมคอปเปอร์ (thermocouple compensation wire) จะถูกผลิตเพื่อชําระค่าชําระค่าความแตกต่างของอุณหภูมิที่เกิดจากการเปลี่ยนแปลงอุณหภูมิระหว่างอุปกรณ์วัดและชิ้นส่วนเชื่อมเทอร์โมคอปเปอร์ (thermocouple connecting piece).

สายชําระค่าตอบแทนมีข้อดีต่อไปนี้: การปรับปรุงคุณสมบัติทางกายภาพและคุณสมบัติทางกลของสายวัดอุณหภูมิของเทอร์โมคอปเปอร์การปรับปรุงความยืดหยุ่นของสายวัดและทําให้การเชื่อมต่อสะดวกสบาย โดยใช้แกนหลายสาย หรือสายชําระค่าชําระขนาดเล็กง่ายที่จะป้องกันการแทรกแซงภายนอก ลดต้นทุนสายวัด

ประเภทเคเบิลเทอร์โมคอปเปอร์

A: สายต่อขยาย

สารประกอบของสายที่เหมือนกันกับสายเทอร์โมคอปเปอร์โดยสิ้นเชิง โดยมีตัวอักษร X หลังเลขสัญลักษณ์ของเทอร์โมคอปเปอร์ เช่น KX JX TX

B: สายเคเบิลระดับการชดเชย

สารประกอบสายที่แตกต่างจากสายเทอร์โมคอปเปิล แต่ค่าแรงไฟฟ้าเคลื่อนไหวของสาย (EMF) ของมันเหมือนกับสายเทอร์โมคอปเปิลเท่านั้นที่ 0-100 °C หรือ 0-200 °Cมันระบุด้วยตัวอักษร C หลังเลขสัญลักษณ์ของเทอร์โมคอปเปอร์, เช่น?? KC?? JC?? TC
