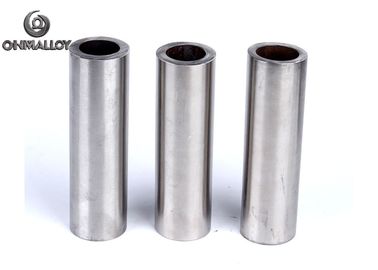

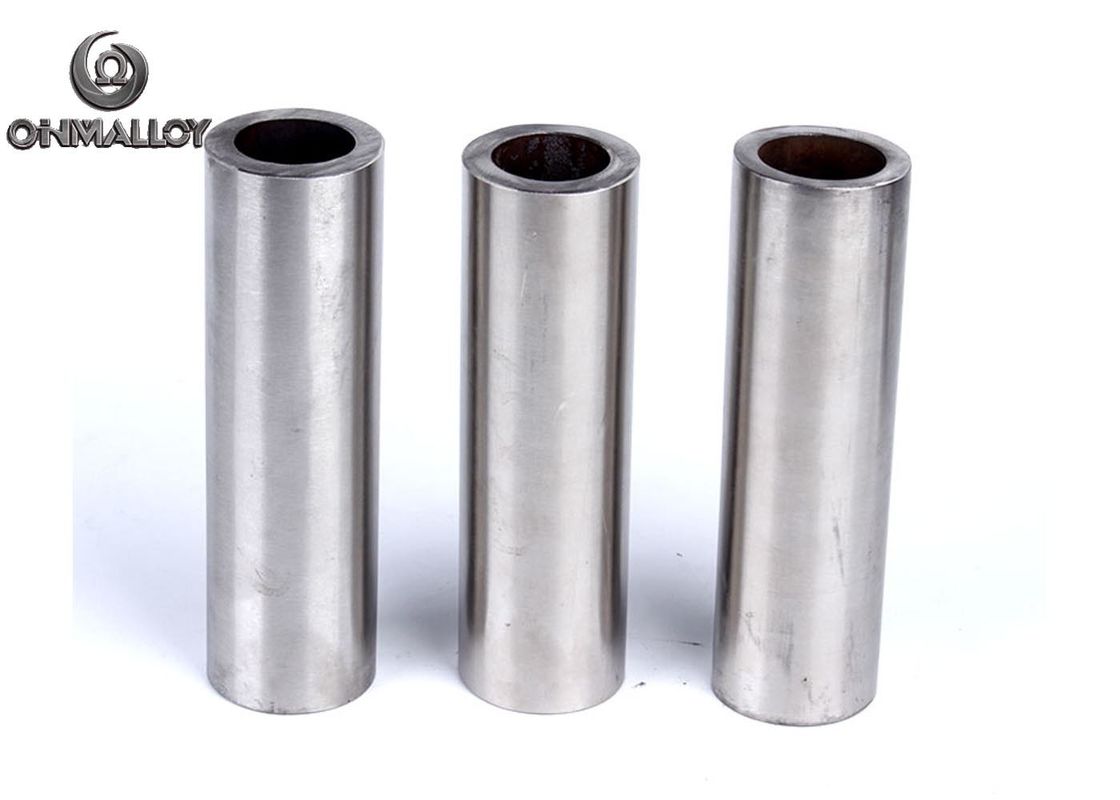

ท่อโลหะผสม Invar 36 (4J36) - CTE ต่ำพิเศษสำหรับเครื่องมือความแม่นยำ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Material: | 4J36 | Supply Type: | tube |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| เน้น: | ท่อโลหะผสม Invar 36,ท่อโลหะผสม CTE ต่ำ,ท่อโลหะผสมสำหรับเครื่องมือความแม่นยำ |
||
อัลลอยด์ Invar 36 (Ni36) ที่มีค่า CTE ต่ำมาก - 1.6*10^(-6)/°C การควบคุมการขยายตัว ได้รับการรับรองตามมาตรฐาน ASTM F1684 สำหรับระบบ Metrology และ Cryogenic
4J36 (Invar), หรือที่รู้จักกันทั่วไปในชื่อ FeNi36 (64FeNi ในสหรัฐอเมริกา) เป็นโลหะผสมนิกเกิล-เหล็กที่มีชื่อเสียงในด้านสัมประสิทธิ์การขยายตัวทางความร้อน (CTE หรือ α) ที่ต่ำเป็นพิเศษ
4J36 (Invar) ใช้ในกรณีที่ต้องการความเสถียรของมิติสูง เช่น เครื่องมือวัดความแม่นยำ นาฬิกา เกจวัดการคืบของแผ่นดินไหว โครงหน้ากากเงาโทรทัศน์ วาล์วในมอเตอร์ และนาฬิกาป้องกันแม่เหล็ก ในการสำรวจที่ดิน เมื่อต้องทำการปรับระดับความสูง (ความแม่นยำสูง) ระดับพนักงาน (ไม้ระดับ) ที่ใช้ทำจาก Invar แทนที่จะเป็นไม้ ไฟเบอร์กลาส หรือโลหะอื่นๆ ก้าน Invar ถูกนำมาใช้ในลูกสูบบางตัวเพื่อจำกัดการขยายตัวทางความร้อนภายในกระบอกสูบ
องค์ประกอบปกติ %
| Ni | 35~37.0 | Fe | Bal. | Co | - | Si | ≤0.3 |
| Mo | - | Cu | - | Cr | - | Mn | 0.2~0.6 |
| C | ≤0.05 | P | ≤0.02 | S | ≤0.02 |
คุณสมบัติทางกายภาพทั่วไป
| ความหนาแน่น (g/cm3) | 8.1 |
| สภาพต้านทานไฟฟ้าที่ 20℃(Ωmm2/m) | 0.78 |
| ตัวประกอบอุณหภูมิของสภาพต้านทาน(20℃~200℃)X10-6/℃ | 3.7~3.9 |
| การนำความร้อน, λ/ W/(m*℃) | 11 |
| จุดคูรี Tc/ ℃ | 230 |
| มอดูลัสยืดหยุ่น, E/ Gpa | 144 |
สัมประสิทธิ์การขยายตัว
| θ/℃ | α1/10-6℃-1 | θ/℃ | α1/10-6℃-1 |
| 20~-60 | 1.8 | 20~250 | 3.6 |
| 20~-40 | 1.8 | 20~300 | 5.2 |
| 20~-20 | 1.6 | 20~350 | 6.5 |
| 20~-0 | 1.6 | 20~400 | 7.8 |
| 20~50 | 1.1 | 20~450 | 8.9 |
| 20~100 | 1.4 | 20~500 | 9.7 |
| 20~150 | 1.9 | 20~550 | 10.4 |
| 20~200 | 2.5 | 20~600 | 11.0 |
คุณสมบัติทางกลทั่วไป
| ความต้านทานแรงดึง | การยืดตัว |
| Mpa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
ตัวประกอบอุณหภูมิของสภาพต้านทาน
| ช่วงอุณหภูมิ, ℃ | 20~50 | 20~100 | 20~200 | 20~300 | 20~400 |
| aR/ 103 *℃ | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
กระบวนการอบชุบด้วยความร้อน
| กระบวนการอบชุบด้วยความร้อน | |
| การอบอ่อนเพื่อคลายความเครียด | ให้ความร้อนถึง 530~550℃ และคงไว้ 1~2 ชม. เย็นลง |
| การอบอ่อน | เพื่อกำจัดความแข็ง ซึ่งจะเกิดขึ้นในกระบวนการรีดเย็น การดึงเย็น การอบอ่อนต้องให้ความร้อนถึง 830~880℃ ในสุญญากาศ คงไว้ 30 นาที |
| กระบวนการทำให้เสถียร |
1) ในสื่อป้องกันและให้ความร้อนถึง 830 ℃, คงไว้ 20 นาที ~ 1 ชม. ดับ 2) เนื่องจากความเครียดที่เกิดจากการดับ ให้ความร้อนถึง 315℃, คงไว้ 1~4 ชม. |
| ข้อควรระวัง |
1) ไม่สามารถชุบแข็งได้ด้วยการอบชุบด้วยความร้อน 2) การรักษาพื้นผิวสามารถทำได้โดยการพ่นทราย ขัดเงา หรือดอง 3) โลหะผสมสามารถใช้สารละลายดองกรดไฮโดรคลอริก 25% ที่ 70 ℃ เพื่อทำความสะอาดพื้นผิวออกซิไดซ์ |
