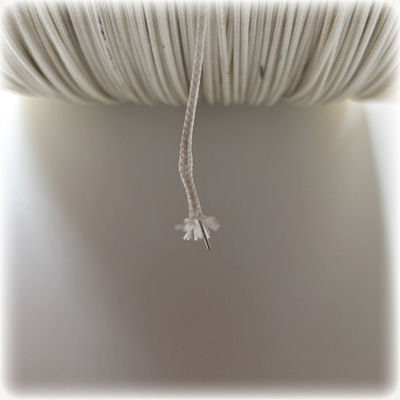

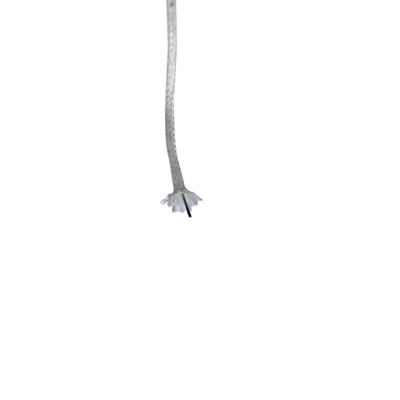

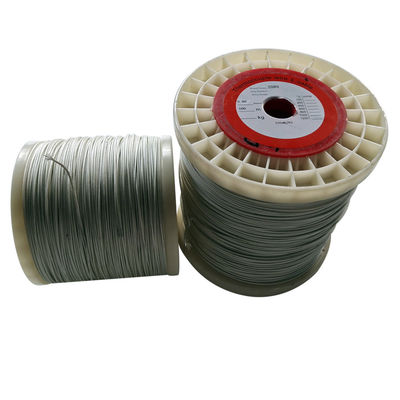

สายเคเบิลคลาส K อุณหภูมิสูง | 2*0.6 มม. แบบคู่บิดเกลียว | ANSI MC96.1 | -270°C ถึง 1372°C
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| คอนดักเตอร์: | +โครเมล, -อะลูเมล | ตัวนำขนาดเส้นผ่าศูนย์กลาง: | 20AWG, 16AWG |
|---|---|---|---|
| วัสดุฉนวน: | ซิลิกาน้ำเลี้ยง | วัสดุแจ็คเก็ต: | ซิลิกาน้ำเลี้ยง |
| สี: | สีขาว | บรรจุุภัณฑ์: | 1,000 ฟุต/ม้วน |
| มาตรฐาน: | ANSI96.1 หรือ IEC 584-2 |
สายเคเบิลคลาส K อุณหภูมิสูง | 2*0.6 มม. Twisted Pair | ANSI MC96.1 | -270°C ถึง 1372°C
ข้อมูลจำเพาะ:
1. สไตล์: สายชดเชย
2. ลวดเทอร์โมคัปเปิล J
การจำแนกประเภทลวดเทอร์โมคัปเปิล J
1. ระดับเทอร์โมคัปเปิล (ระดับอุณหภูมิสูง) ลวดเทอร์โมคัปเปิลชนิดนี้ส่วนใหญ่เหมาะสำหรับเทอร์โมคัปเปิลชนิด K, J, E, T, N และ L และเครื่องมือตรวจจับอุณหภูมิสูงอื่นๆ, เซ็นเซอร์วัดอุณหภูมิ ฯลฯ
2. ระดับลวดชดเชย (ระดับอุณหภูมิต่ำ) ลวดเทอร์โมคัปเปิลชนิดนี้ส่วนใหญ่เหมาะสำหรับสายเคเบิลชดเชยและสายต่อของเทอร์โมคัปเปิลชนิด S, R, B, K, E, J, T, N และ L, สายความร้อน, สายควบคุมและอื่นๆ
ความหลากหลายและดัชนีของเทอร์โมคัปเปิล
| ความหลากหลายและดัชนีของเทอร์โมคัปเปิล | ||
| ความหลากหลาย | ชนิด | ช่วงการวัด(°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3 . ขนาดและความคลาดเคลื่อนของลวดเทอร์โมคัปเปิลฉนวนไฟเบอร์กลาส
ขนาด / ความคลาดเคลื่อน มม. ) : 4.0+/-0.25
รหัสสีและความคลาดเคลื่อนการสอบเทียบเริ่มต้นสำหรับลวดเทอร์โมคัปเปิล:
| ชนิดเทอร์โมคัปเปิล | รหัสสี ANSI | ความคลาดเคลื่อนการสอบเทียบเริ่มต้น | ||||
| โลหะผสมลวด | การสอบเทียบ | +/- ตัวนำ |
แจ็คเก็ต | ช่วงอุณหภูมิ | มาตรฐาน ขีดจำกัด |
พิเศษ ขีดจำกัด |
| เหล็ก(+) เทียบกับ คอนสแตนแทน(-) |
J | ขาว/แดง | น้ำตาล | 0°C ถึง +285°C 285°C ถึง +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| โครเมล(+) เทียบกับ อะลูเมล(-) |
K | เหลือง/แดง | น้ำตาล | -200°C ถึง -110°C -110°C ถึง 0°C 0°C ถึง +285°C 285°C ถึง +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| ทองแดง(+) เทียบกับ คอนสแตนแทน(-) |
T | น้ำเงิน/แดง | น้ำตาล | -200°C ถึง -65°C -65°C ถึง +130°C 130°C ถึง +350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| โครเมล(+) เทียบกับ คอนสแตนแทน(-) |
E | ม่วง/แดง | น้ำตาล | -200°C ถึง -170°C -170°C ถึง +250°C 250°C ถึง +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
รหัสสีและความคลาดเคลื่อนการสอบเทียบเริ่มต้นสำหรับสายต่อ:
| ชนิดต่อ | รหัสสี ANSI | ความคลาดเคลื่อนการสอบเทียบเริ่มต้น | ||||
| โลหะผสมลวด | การสอบเทียบ | +/- ตัวนำ |
แจ็คเก็ต | ช่วงอุณหภูมิ | มาตรฐาน ขีดจำกัด |
พิเศษ ขีดจำกัด |
| เหล็ก (+) เทียบกับ คอนสแตนแทน(-) | JX | ขาว/แดง | ดำ | 0°C ถึง +200°C | ±2.2°C | ±1.1°C |
| โครเมล (+) เทียบกับ อะลูเมล (-) | KX | เหลือง/แดง | เหลือง | 0°C ถึง +200°C | ±2.2°C | ±1.1°C |
| ทองแดง(+) เทียบกับ คอนสแตนแทน(-) | TX | น้ำเงิน/แดง | น้ำเงิน | -60°C ถึง +100°C | ±1.1°C | ± .5°C |
| โครเมล(+) เทียบกับ คอนสแตนแทน(-) | EX | ม่วง/แดง | ม่วง | 0°C ถึง +200°C | ±1.7°C | ±1.1°C |
คุณสมบัติทางกายภาพของ PVC-PVC:
| ลักษณะ | ฉนวน | แจ็คเก็ต |
| ความทนทานต่อการขัดถู | ดี | ดี |
| ความทนทานต่อการตัดผ่าน | ดี | ดี |
| ความทนทานต่อความชื้น | ดีเยี่ยม | ดีเยี่ยม |
| ความทนทานต่อหัวแร้ง | แย่ | แย่ |
| อุณหภูมิการใช้งาน | 105ºC ต่อเนื่อง 150ºC ครั้งเดียว |
105ºC ต่อเนื่อง 150ºC ครั้งเดียว |
| การทดสอบเปลวไฟ | ดับเอง | ดับเอง |
